必須得看的基礎知識，滌綸長(cháng)絲的十六條性能你知道多少？

　　01 初始模量（剛性指標）

　　初始模量即彈性模量，是指纖維受拉伸而當伸長(cháng)為原長(cháng)的1%時(shí)所需的應力。滌綸長(cháng)絲初始模量較高，民用長(cháng)絲不低于90CN/DTEX，產(chǎn)業(yè)用絲可達140 CN/DTEX。

　　02 強度

　　滌綸長(cháng)絲有較高的強度，大約在4.5~8 CN/dtex，其耐沖擊強度比綿綸高4倍，比粘膠纖維高20倍，這能滿(mǎn)足大多數服裝和產(chǎn)業(yè)用的要求。由于吸濕性較低，它的濕態(tài)強度與干態(tài)強度基本相同。

　　03 彈性

　　滌綸的彈性沒(méi)有錦綸的好。例如，在2％張力下的彈性恢復率為96％，錦綸在同樣條件下的彈性回復率為98％.但應該指出的是，由于滌綸有較高的初始模量，所以其尺寸穩定性特別好。

　　04 折皺恢復性好

　　滌綸的耐折皺性要比其他纖維好，即織物不折皺，尺寸穩定性好。這一特點(diǎn)來(lái)源于纖維的內部剛性，無(wú)論在干態(tài)還是濕態(tài)，纖維的剛性都較大，能減少由折皺引起的織物變形。

　　05 韌性

　　相對于錦綸，因其斷裂伸長(cháng)較低，對能量的吸收性能和耐磨損性都較低。

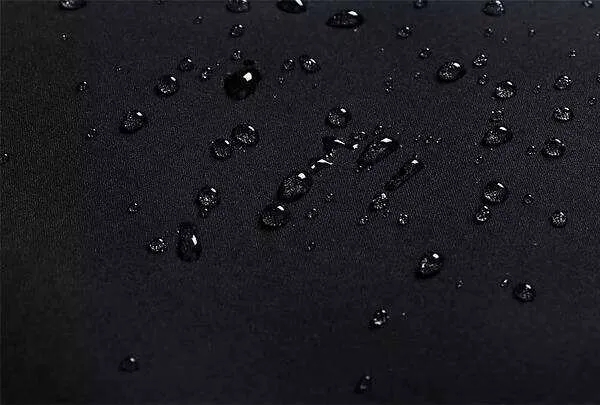

　　06 水的吸著(zhù)作用

　　在這方面滌綸很差，無(wú)論在濕空氣中的回潮還是水的膨脹方面都是如此；平衡含水率為0.4%，比錦綸的吸著(zhù)力差，和腈綸相似。

　　07 縮水性

　　滌綸疏水，縮水極少或幾乎不縮水，特別是經(jīng)過(guò)正確的熱定型后，可保持1%之內的縮水要求。

　　08 密度

　　滌綸密度近于1.38g/m3，比錦綸（1.14g/cm3）和丙綸（0.90g/cm3）都高。

　　09 電阻率

　　高于錦綸的電阻率，一般在1011—1014歐姆/cm，錦綸為109—1014歐姆/cm。

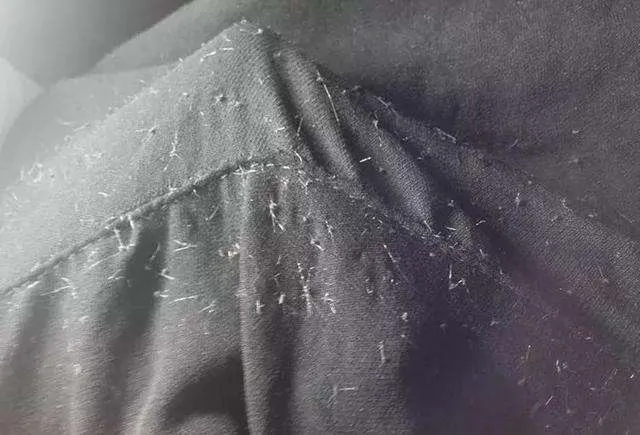

　　10 起球

　　由于織物中的單絲松散和斷頭，造成了纖維球。因為纖維的強度高，纖維球被保留在織物上。生產(chǎn)者近來(lái)已制成了低抗拉強度不易成球的滌綸，它同樣保持了高耐磨損性。

　　11 玻璃化溫度

　　玻璃態(tài)向高彈態(tài)轉變的溫度，是無(wú)定型聚合物大分子鏈段能自由運動(dòng)的最低溫度，用Tg 表示。這使纖維具備較好的牽伸變形的條件。滌綸干態(tài)時(shí)玻璃化溫度為80℃，濕態(tài)時(shí)69~70℃，這有利于紗線(xiàn)的卷曲及變形，織物的熱定型。

　　12 染色性較差

　　滌綸分子鏈上因無(wú)特定的染色基團，而且極性較小，所以染色較為困難，易染性較差，染料分子不易進(jìn)入纖維。用分散染料或非離子染料進(jìn)行染色可達到較好效果，同時(shí)需要較強勁的染色條件，包括軋染、干燥和熱固色。

　　13 抗化學(xué)性

　　其可耐漂白劑、氧化劑、石油產(chǎn)品及無(wú)機酸。耐稀堿，不怕霉，但熱堿可使其分解?？顾岵豢箟A。

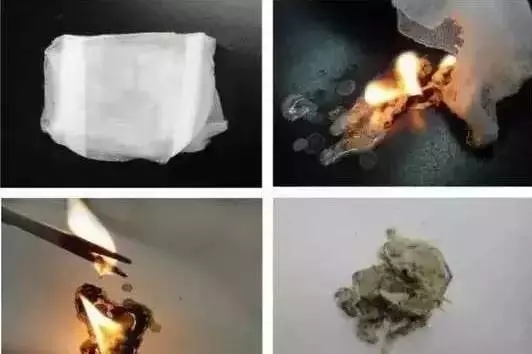

　　14 可燃性

　　滌綸纖維易燃，但其也會(huì )因熔化而自滅。與纖維素纖維混紡更易燃燒，產(chǎn)生黃色火焰和濃煙。必須采用特別的整理方法或在紡絲時(shí)添加阻燃劑才能使織物達到阻燃的目的。日常生活中用于區分滌與棉、滌與真絲的方法。

　　15 耐光性好

　　滌綸織物的耐光性較好，除比腈綸差外，其耐曬力勝過(guò)天然纖維織物。其對紫外線(xiàn)引起的降解有一定的抵抗能力，光照后產(chǎn)生輕微的泛黃現象。

　　16 粘附性

　　粘附能力較差，只有在表面涂特種油劑或膠料時(shí)才能用于輪胎簾子布和涂層織物等方面。
