滌綸仿真絲面料如何做到真假難辨？

所謂仿真絲實(shí)質(zhì)上是用物理或化學(xué)的方法將滌綸纖維改性，使其在外觀(guān)與穿著(zhù)性能上與蠶絲相似。

以滌綸作為仿真絲原料的產(chǎn)品，無(wú)論是外觀(guān)，還是手感，都基本上達到了以假亂真的程度。滌綸仿真絲綢產(chǎn)品兼有天然和合成纖維的優(yōu)點(diǎn)，具有絲綢風(fēng)格，輕薄飄逸、柔軟滑爽、光澤柔和、懸垂性好，而且穿著(zhù)舒服且強力、耐磨、免燙、抗皺、洗可穿性能比真絲織物好。

從20世紀60年代開(kāi)始，隨著(zhù)合成纖維的迅速發(fā)展，合纖仿真絲的研究和開(kāi)發(fā)應運而生?？v觀(guān)滌綸仿真絲綢的發(fā)展，它經(jīng)歷了以下五個(gè)重要發(fā)展階段：

主要是結合織造，通過(guò)15%~35%堿減量加工以改善纖維手感，提高仿真程度。滌綸纖維在熱強堿的作用下發(fā)生水解，使纖維表面受剝蝕而凹凸龜裂，組織松弛，纖維變細，重量減輕，織物的交織阻力下降，剛性變小從而得到天然真絲綢般柔軟的手感、柔和的光澤和良好的懸垂性能。

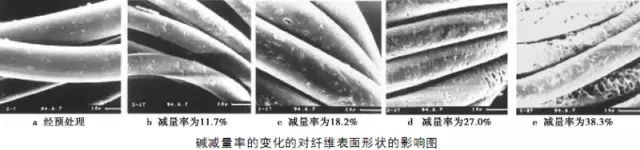

滌綸纖維經(jīng)堿減量處理后，纖維表面失去了原來(lái)的光滑性，出現了挖蝕的斑痕，隨著(zhù)減量率的提高，斑痕寬度也隨之增加，甚至在纖維內部的某些薄弱環(huán)節處出現了局部龜裂的現象，參見(jiàn)上圖。且當堿減量率達到15%~20%時(shí)，得到明顯的仿真絲效果。

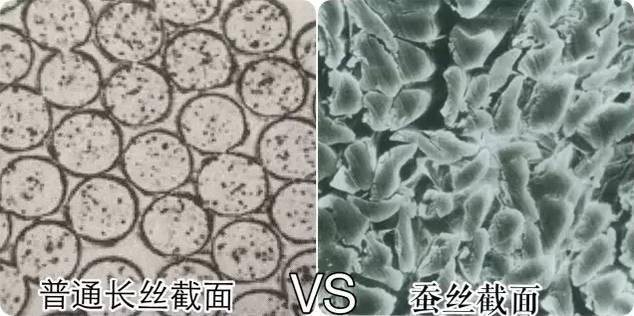

普通滌綸長(cháng)絲的截面是圓形的，構成的織物比較平滑，有蠟狀感，易產(chǎn)生極光，以其織造的面料與真絲面料有較大差別。

蠶絲的截面類(lèi)似三角形，從而能夠在與光的接觸中，發(fā)揮出三棱鏡的作用，即透過(guò)一部分光線(xiàn)同時(shí)反射一部分光線(xiàn)，并且具有很強的內部反射光和較低的表面反射光，這樣的截面使得蠶絲面料呈現出其獨特、柔和的光澤。

如今，纖維斷面已從三角形發(fā)展到多角形、Y形、H形和星形等，可謂變化無(wú)窮，中空斷面也已問(wèn)世。這些異形絲能消除極光，使光澤柔和，改善手感；同時(shí)改善織物的透濕性、透氣性、抗污性等。這些性能使仿真絲產(chǎn)品不僅能實(shí)現從外形上與真絲產(chǎn)品的接近，在光澤、蓬松性等方面也能實(shí)現“神”似。

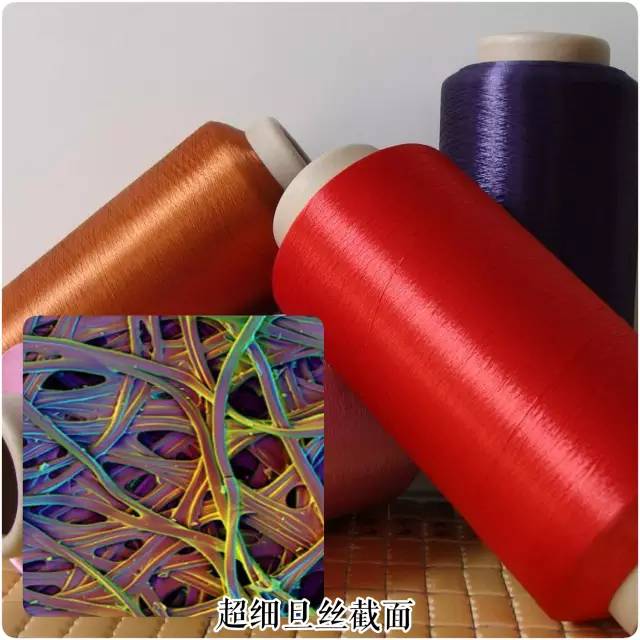

真絲織物優(yōu)良的懸垂性、珍珠般的光澤和柔軟的手感很大一部分來(lái)源于比較細的纖度。因而，在滌綸仿真絲的研究中，細旦化是一個(gè)重要方向。

使用細纖化長(cháng)絲原料生產(chǎn)，增加了產(chǎn)品中絲的層狀結構，從而實(shí)現加強纖維內部對光的反射能力，使得纖維面料呈現出更為細膩的光澤，進(jìn)一步模仿了真絲產(chǎn)品的光澤特點(diǎn)。

此外，得益于原料細纖化程度高，這類(lèi)仿真絲產(chǎn)品中單纖維的纖度較小，織物的手感能夠得到更進(jìn)一步的改善，這種技術(shù)也在實(shí)際生產(chǎn)中得到了較為廣泛的應用。

通過(guò)強捻、假捻等加工技術(shù)，改善滌綸單絲的分散性、平滑性和粗糙性，能有意識地控制經(jīng)緯絲的膨化率、卷曲率及收縮率，從而得到蓬松、柔軟、彈性及縐效應等外觀(guān)效果。通過(guò)粗細不勻牽伸，在單絲的縱向產(chǎn)生粗細不勻的現象使其外觀(guān)風(fēng)格更接近天然絲，獲得織物厚薄相同的分布效果。另外，突出真絲微觀(guān)結構特征的更細致的模擬是表面改性，一方面獲得自然不勻性，另一方面表面經(jīng)處理后的微小裂痕，使纖維表面具有接近光波波長(cháng)的溝槽，可獲得更深的色澤和良好的絲鳴感。

普通滌綸長(cháng)絲的成分是單一的，而復合絲是由兩種以上的不相混合的聚合物構成。在挑選原料時(shí)生產(chǎn)企業(yè)可以根據不同的需求進(jìn)行挑選。

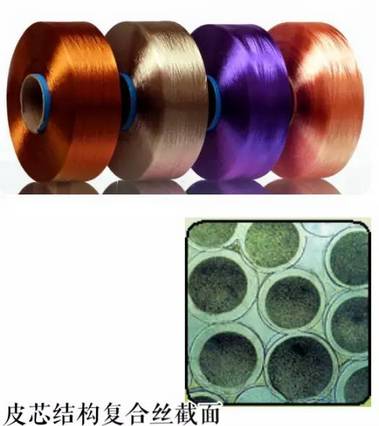

這種復合絲由兩種不同成份的聚合物構成，一種成份分布在纖維的中心，形成芯部，另一種成份分布在纖維的皮層，形成皮芯結構，通常以滌綸為芯，錦綸為皮層。由于錦綸在皮層，所以有較好的吸濕性和染色性，同時(shí)由于彈性模量較高的滌綸在芯層做支撐結構，因此織成的面料具有較好的抗皺性能。想要織造出易染色、手感挺括的仿真絲織物，可以?xún)?yōu)先考慮皮芯結構復合絲。

來(lái)源：《滌綸仿真絲綢的發(fā)展歷程、現狀與展望》
